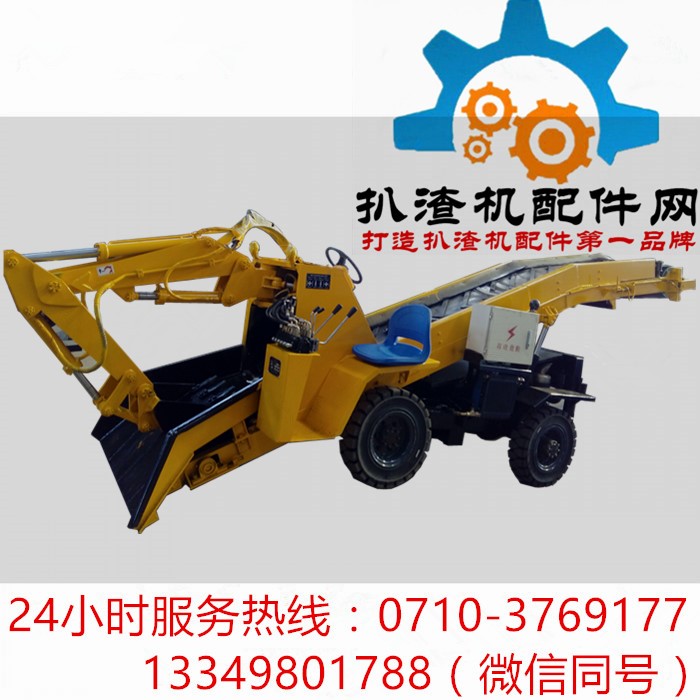

矿用挖掘式装载机(扒渣机)
轮胎式系列 平巷专用机型≤8度
■轮胎式矿用挖掘式装载机(扒渣机) 是一种连续生产的高效出渣设备，适用于隧洞、矿山、水利等工程的施工及小断面引水洞、矿洞出渣。该设备连续高效生产，是地下掘进、装运机械设备代替人工和间歇式机械的新科技产品。它是狭小场地施工中高产、高效、低安全风险、低成本的保证。它能够极大提高工程进度。
■本机靠轮胎推进铲取岩石并通过铲斗将石料扒进自身的皮带输送机，输送机从尾部将岩石卸入自卸汽车、矿车或其他装运设备上去。同时也可利用反铲挖掘臂扒取远处的岩石，也可用铲斗来清理工作面。适用于1.8米*1.8米及以上的巷道。
■该设备操作手与输送及相结合，采集和输送功能合二为一，采用电动全液压传动，液压行走、挖掘采集、输送、装车四种功能，结构紧凑，推进力大，扒取范围广，可以全断面装岩，不留死角，不需要人工辅助清理工作面；本机主要动作采用手动阀控制，操作轻松简便，工作平稳无冲击，性能可靠，维修方便；本机具有优良的人性化设计，液压系统采用风冷，有座椅、有驾驶室，极大地减轻了工人的劳动强度，工作轻便，动作举升定位准，运料速度快，安全、可靠、环保、高效、大量节省人力等特点，完全符合人机工程学。

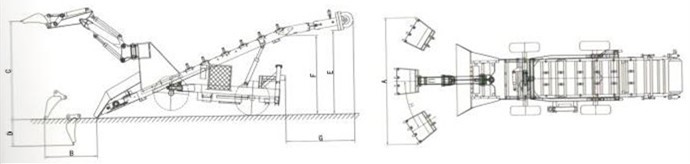

工作示意图

整机概况

---

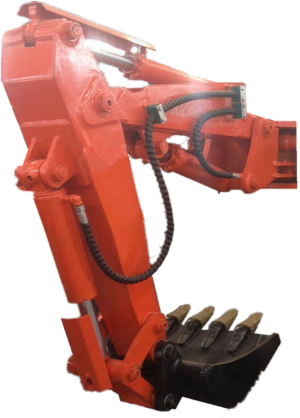

工作臂

---

---

■大臂、小臂结构件能轻易的调整设备以适应不同工作断面的需求，有三种臂可供客户选择：标准臂、加强臂、重型臂，不同程度地扩大设备使用断面范围。
■采用独立龙门架与运输槽连接，很大的缩短了工作回转中心与上料口的距离，使臂的工作范围发挥到极限，同时提 高了臂的排险高度。
■耐磨型铲斗的斗底板、侧板以及加强板等部位均采用耐磨材料,减小斗侧壁摩擦阻力,降低损耗,提高铲斗使用的耐久性;斗齿采用挖掘机专用锻造材料,互换性好。
■工作臂均采用大截面箱形设计，各主要受力部位均强化，应力集中部位均采用厚钢板焊接加强，再高硬度石块作业是更加可靠。

输送架

---

---

■根据矿洞断面的不同情况，设备尾部输出系统采用折叠式，工作的时候有两根油缸支撑，达到良好的出渣效果，不工作时折叠起来不占空间。
■在工作断面比较狭窄的情况下，设备拐弯不便时，可以收缩折叠架，缩短机身长度，使设备可以正常通过，提高作业效率。
■灵巧简洁的折叠架设计，充分发挥了该设备适应井下特殊环境的运输出渣效率。经过多次产品开发及产品升级后，设备能适应不同的施工环境，已成为老式耙岩机的首选替代品。
■根据运输设备的不同，设备尾部卸料距离可加长、卸料高度可加高，以便与较大型运输设备配套使用时，可以装满车厢，以提高运输效率，让扒渣机效率优势充分发挥。

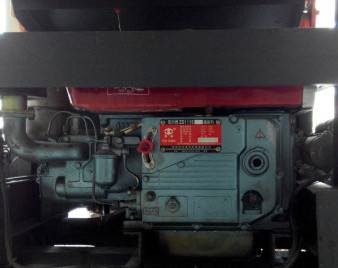

柴油动力

---

---

■轮胎式挖掘式装载机(扒渣机)行走方式分为两种：一是电力行走，二是柴油机辅助行走。
■柴油机采用国内知名品牌常发牌柴油机。柴油机可选配一键启动，在行走的过程中更为方便，节约时间。在矿洞环境恶劣的情况下，用电不方便时，可以采用柴油动力辅助行走，免除接电缆的麻烦，同时提高了作业效率。

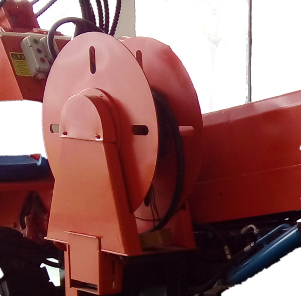

自动卷缆盘

---

---

■根据客户的实际需求可选配自动卷缆盘，行走或工作时能自动卷线缆，实现设备进退自如的收放电缆。无需人工拉拽电缆，无须担心电缆被设备或其他机械压坏而导致停机或漏电伤人，节省人力，提高安全系数，节约设备使用成本。




产品参数

■主要技术参数Main Technical Parameter
NO.	项   目		单位	60标准型	60加强型	60重型
1	装载能力 Load Capacity		M³/H	≈60	≈60	≈60
2	整机质量 Vehicle Weighe		KG	3050	3100	3370
3	最小转弯半径 Minimum Turning Radius		MM	4500	4500	4500
4	挖掘宽度 Grilled Get Width		MM	2950	2800	2700
5	挖掘高度 Grilled Take Height		MM	1450	1750	2200
6	挖掘深度 Grilled Take Deep		MM	300	300	400
7	挖掘距离 Grilled Distance		MM	1380	1550	1650
8	卸载高度 Unloading Height		MM	1720	1720(可加高)	1720(可加高)
9	卸载距离 Unloading Distance		MM	1600	1600(可加长)	1600(可加长)
10	工作臂最大回转角 Maximum Rotation Angel Of Arm		(°)	±35	±35	±35
11	爬坡能力 Grade Ability		(°)	≤15(硬地面)	≤15(硬地面)	≤15(硬地面)
12	皮带速度 Leather Belt Speed		M/Min	48	48	48
13	行走速度 Walking Speed		KM/H	3	3	3
14	离地间隙 Minimun Clearance		MM	220	220	220
15	轮距 Wheel Distance		MM	1125	1145	1145
16	轴距 Wheelbase		MM	1550	1550	1550
17	额定工作压力 Rated Working Pressure		Mpa	12.5	12.5	12.5
18	电机总功率 Motor Power		KW	15	15	15
19	最大过料尺寸 Largest Mineral Aggregate By Size		MM	500×440	500×490	500×460
20	适应巷道坡度 Adapt To The Roadway Slope		(°)	≤8	≤8	≤8
21	适应巷道最小断面 Adapt Roadway Lift Section		M	≥2.0×2.0	≥2.0×2.2	≥2.0×2.4
22	外形尺寸 Dimension	长 Length	MM	5150	5150	5150
23		宽 Width	MM	1500	1500	1500
24		高 Height	MM	1600	1600	1600

注：以上参数仅供参考，可能与实际参数有所差异。
